اندازه گیری مقاومت چاه ارت ساختمان

دستگاه اندازه گیری مقاومت چاه ارت

اندازه گیری مقاومت چاه ارت ساختمان و یا اندازه گیری سیستم زمین یکی از مهم ترین بخش های نگهداری تأسیسات برقی ساختمان می باشد. که متاسفانه در کشور ما اهمیت چندانی به آن داده نمی شود.

اندازه گیری مقاومت چاه ارت در مرحله اجرای تأسیسات ساختمانی عموماً توسط مهندس ناظر تأسیسات برق و یا مجری برق ساختمان انجام می گیرد.

اندازه گیری مقاومت چاه ارت

هدف از ایجاد چاه ارت در ساختمان چیست؟

دو دلیل اصلی برای اجرای سیستم زمین و یا ارت در ساختمان وجود دارد. یکی از آنها حفاظت  و ایمنی افراد و ساکنان ساختمان در مقابل برق گرفتگی است. دلیل دوم جلوگیری از نویزپذیری و عملکرد صحیح تجهیزات برقی موجود در ساختمان می باشد. به زبان ساده با توجه به اینکه چاه ارت دارای کمترین پتانسیل در ساختمان می باشد جریان الکتریکی به جای عبور از بدن افراد از این طریق به سمت زمین هدایت می شود و از برق گرفتگی جلوگیری به عمل می آید.

انواع روش های اجرای سیستم زمین یا چاه ارت

چاه ارت به روش های گوناگونی اجرا می شود. انتخاب روش مورد استفاده بستگی به نوع ساختمان (نوع انشعاب و بزرگی ساختمان) و همچنین نظر طراح تأسیسات برق دارد. عمومی ترین روش های مورد استفاده برای اجرای چاه ارت موارد زیر می باشند:

  • چاه ارت به روش صفحه مسی
  • چاه ارت به روش سیم مسی بافته شده
  • استفاده از راد و یا الکترود میله ای به عنوان زمین

هر کدام از این روش ها مزیت های مربوط به خود را دارند. اصول اجرای هرکدام از این روش ها مربوط به خود بوده و معمولا در پروژه های مختلف ثابت است و تغییر نمی کند.

دلیل اندازه گیری مقاومت چاه ارت ساختمان چیست؟

با توجه به اینکه روش های مختلفی برای اجرای چاه ارت و یا سیستم زمین وجود دارد و همچنین اطمینان حاصل کردن از اینکه سیستم زمین اجرا شده عملکرد مناسب برای حفاظت در هنگام بروز خطرات را دارد، اندازه گیری مقامت سیستم زمین به امری اجباری در ساختمان مبدل شده است.

از سوی دیگر با توجه به اینکه الکترود زمین (تمامی الکترودها اعم از صفحه، میله و سیم بافته شده) در معرض رطوبت و خوردگی در خاک است لذا در طول زمان مقاومت چاه افزایش یافته و از یک زمان به بعد سیستم زمین کارایی خود را از دست خواهد داد. از این رو بهتر است که هر ساله مقاومت چاه ارت ساختمان اندازه گیری شود و در صورتی که الکترود زمین کارایی اولیه خود را ندارد چاه دوباره احیا گردد.

روش های اندازه گیری مقاومت زمین

اندازه گیری ارت ساختمان روش های گوناگونی دارد. معیار و مبنای اصلی در اندازه گیری مقاومت ارت قانون اهم می باشد. مهمترین و عمومی ترین روش های اندازه گیری ارت ساختمان عبارتند از:

  • روش دو سیمه
  • روش سه سیمه
  • روش کلمپ

در تمامی موارد لازم از از دستگاه ارت تستر استفاده شود. در بین این روش ها روش دو سیمه از کمترین دقت برخوردار است. بهتر است حتی الامکان از این روش استفاده نگردد.

روش استفاده از کلمپ با استفاده از دستگاههایی که دارای کلمپ هستند و قرار دادن این کلمپ دور الکترود زمین انجام می گیرد. این روش نیز دارای مزایا و معایبی می باشد. از مهمترین مزیت های آن این است که در فضاهایی که امکان کوبیدن میله اندازه گیری وجود ندارد این روش قابل استفاده است. ایراد اصلی این روش این است که برای سیستم های تک ارت قابل استفاده نیست و در محل هایی که تعداد ارت های موازی شده زیادتر است بهتر جواب می دهد. ایراد دیگر این روش قیمت بسیار زیاد دستگاههای کلمپ دار می باشد.

روش سه سیمه در اندازه گیری مقاومت چاه ارت

می توان گفت که دقیق ترین و پر استفاده ترین روش اندازه گیری مقاومت چاه ارت ساختمان روش سه سیمه می باشد. در این روش از دو الکترود تست استفاده می شود. یک از این این الکترود پتانسیل P و دیگری الکترود جریان C می باشد. الکترود P را در فاصله سه برابر بزرگترین بعد الکترود زمین و الکترود C را در فاصله 5 برابر بزرگترین بعد الکترود زمین نصب می نماییم. باید دقت کرد که به سمتی این الکترودها نصب شوند که از میدان الکترود زمین خارج شویم. بزرگترین بعد الکترود زمین بستگی به طول چاهی که در آن صفحه مسی کار شده و یا طول میله راد مورد استفاده دارد.

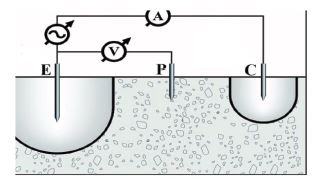

روش سه سیمه در اندازه گیری ارت

به عنوان مثال اگر در روش الکترود صفحه ای چاهی به عمق 5 متر حفر شده باشد و محل کوبیدن میله های تست با دریچه بازدید زمین در یک سطح باشد میله P را در فاصه 15 متری (3X5) و میله C را در فاصله 25 متری (5X5) قرار می دهیم.

نظام مهندسی و اندازه گیری مقاومت زمین

اکثر ساختمان های در حال ساخت در کشور دارای ناظر تأسیسات برقی از طرف سازمان نظام مهندسی می باشند. نظارت بر اجرای صحیح چاه ارت و اندازه گیری مقاومت آن بر عهده مهندس ناظر برق است. با توجه به تعرفه و دستمزد پایین نظارت برق برای بسیاری از مهندسین تهیه دستگاه تست ارت مقرون به صرفه نمی باشد. از این رو این مهندسان عزیز در شهر تهران و شهرهای اطراف آن می توانند درخواست خود را برای اندازه گیری سیستم زمین برای کارشناسان نمالایت ارسال نمایند.

کارشناسان نمالایت که خود از همکاران نظام مهندسی هستند با هماهنگی مهندس ناظر، در حضور ایشان و مالک (و یا نماینده مالک) سیستم زمین را بررسی و مقاومت چاه ارت را اندازه گیری می نمایند. از این رو مهندسین گرامی میتوانند با صرف هزینه کم نتایج حاصله را در گزارش های مرحله ای و یا گزارش پایانی مربوط به آن ساختمان ذکر نمایند.

لطفا جهت هماهنگی با شماره های 09350781927 و یا 09129055411 تماس بگیرید و یا در واتس اپ پیام دهید.
