مشخصات فنی کابل‌ها و اهمیت آن‌ها در صنعت برق

کابل‌های برق به عنوان ستون فقرات شبکه‌های برق‌رسانی، نقش بسیار مهمی در انتقال انرژی الکتریکی دارند. این تجهیزات حیاتی که در انواع مختلفی ساخته می‌شوند، به منظور تامین نیازهای مختلف از جمله توزیع برق، انتقال اطلاعات و کنترل جریان الکتریکی به کار می‌روند. برای انتخاب صحیح و مناسب یک کابل برق، آشنایی با مشخصات فنی آن امری ضروری است. مشخصات کابل برق شامل نوع هادی، جنس عایق و روکش، تعداد رشته‌ها و سطح مقطع هادی می‌باشد. این عوامل تعیین‌کننده کیفیت و کارایی کابل در شرایط محیطی مختلف هستند و بر اساس کاربردهای خاصی که از آن‌ها انتظار می‌رود، انتخاب می‌شوند. خرید سیم و کابل برق از نمالایت با بهترین قیمت امکان پذیر است.

جنس هادی کابل‌ها و اهمیت آن در عملکرد کابل

یکی از اجزای اصلی کابل برق، هادی آن است که وظیفه انتقال جریان الکتریکی را بر عهده دارد. انتخاب نوع هادی تاثیر مستقیمی بر کارایی و طول عمر کابل دارد. معمولاً هادی‌های کابل برق از فلزات رسانا مانند مس و آلومینیوم ساخته می‌شوند. هر دو این فلزات دارای ویژگی‌های منحصر به فردی هستند که بسته به نوع کاربرد، انتخاب می‌شوند. هادی‌های مسی به دلیل هدایت الکتریکی بالا و مقاومت کم، از محبوب‌ترین گزینه‌ها برای کابل‌های برق به شمار می‌آیند. این کابل‌ها به دلیل انعطاف‌پذیری و دوام بالا در پروژه‌های صنعتی و ساختمانی کاربرد گسترده‌ای دارند. از سوی دیگر، هادی‌های آلومینیومی به دلیل وزن سبک‌تر و هزینه کمتر، در پروژه‌هایی که نیاز به کاهش هزینه‌ها دارند، استفاده می‌شوند. اما هدایت الکتریکی آلومینیوم نسبت به مس پایین‌تر است و در برخی کاربردهای حساس، انتخاب مناسبی نیست.

مشخصات فنی کابل‌ها و اهمیت آن‌ها در صنعت برق

عایق کابل و نقش آن در ایمنی و عملکرد

عایق‌ها بخش بسیار مهمی از ساختار کابل‌های برق هستند که وظیفه حفاظت از هادی و جلوگیری از نشت جریان الکتریکی را بر عهده دارند. عایق‌های کابل معمولاً از موادی چون PVC (پلی‌وینیل کلراید) و XLPE (پلی‌اتیلن کراسلینک شده) ساخته می‌شوند. عایق‌های PVC به دلیل انعطاف‌پذیری بالا و مقاومت مناسب در برابر حرارت و رطوبت، در بسیاری از پروژه‌های مسکونی و صنعتی به کار می‌روند. این نوع عایق‌ها از هادی در برابر آسیب‌های محیطی محافظت کرده و از نشت جریان جلوگیری می‌کنند. از طرف دیگر، عایق‌های XLPE برای شرایط محیطی سخت‌تر طراحی شده‌اند. این عایق‌ها مقاومت حرارتی و مکانیکی بیشتری نسبت به PVC دارند و برای کابل‌هایی که در محیط‌های با دمای بالا یا فشار قوی استفاده می‌شوند، مناسب‌تر هستند. به این ترتیب، انتخاب عایق مناسب برای کابل به نوع پروژه و شرایط محیطی بستگی دارد.

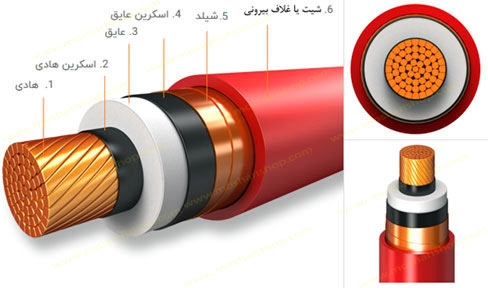

هادی هم‌مرکز و حفاظ عایق در کابل‌های فشار ضعیف و متوسط

در کابل‌های فشار ضعیف و متوسط، یکی از اجزای مهم حفاظتی، هادی هم‌مرکز است. این هادی‌ها معمولاً از جنس مس یا آلومینیوم ساخته می‌شوند و دور تا دور هسته کابل پیچیده می‌شوند تا از ایجاد میدان‌های مغناطیسی و تداخل الکترومغناطیسی جلوگیری کنند. این حفاظ‌های هم‌مرکز به طور خاص برای جلوگیری از تداخل الکتریکی بین کابل‌های مختلف و بهبود کیفیت جریان برق طراحی شده‌اند. در برخی از کابل‌ها، این حفاظ‌ها علاوه بر عملکرد الکتریکی، نقش محافظت مکانیکی نیز دارند و به افزایش مقاومت کابل در برابر ضربه و آسیب‌های فیزیکی کمک می‌کنند.

زره و شیلد کابل‌ها برای حفاظت بیشتر

زره و شیلد از دیگر اجزای حیاتی کابل‌های برق هستند که برای حفاظت از کابل در برابر آسیب‌های خارجی و تداخلات الکترومغناطیسی به کار می‌روند. زره کابل‌ها معمولاً از نوارهای فولادی یا آلومینیومی تشکیل شده است که دور هادی و عایق پیچیده می‌شوند. این زره‌ها کابل را در برابر ضربات مکانیکی، فشارهای فیزیکی و شرایط سخت محیطی محافظت می‌کنند. استفاده از زره در کابل‌هایی که زیر زمین نصب می‌شوند یا در محیط‌هایی با احتمال آسیب‌دیدگی بالا قرار دارند، بسیار رایج است. علاوه بر زره، شیلد نیز وظیفه جلوگیری از انتشار امواج الکترومغناطیسی و کاهش نویز‌های الکتریکی را دارد. این ویژگی در کابل‌هایی که در محیط‌های حساس نصب می‌شوند و ممکن است تحت تأثیر نویزهای خارجی قرار گیرند، بسیار مهم است.

انواع کابل‌ها بر اساس سطح ولتاژ

کابل‌های برق بر اساس سطح ولتاژ اسمی به چهار دسته اصلی تقسیم می‌شوند: کابل‌های فشار ضعیف (LV)، فشار متوسط (MV)، فشار قوی (HV) و فوق فشار قوی (EHV). هر کدام از این کابل‌ها برای کاربردهای خاصی طراحی شده‌اند و بر اساس نیاز پروژه انتخاب می‌شوند. کابل‌های فشار ضعیف تا ولتاژ 1000 ولت را تحمل می‌کنند و بیشتر در پروژه‌های ساختمانی و خانگی استفاده می‌شوند. این کابل‌ها معمولاً برای سیستم‌های روشنایی و تجهیزات خانگی به کار می‌روند. کابل‌های فشار متوسط که بین 1 تا 36 کیلوولت ولتاژ را تحمل می‌کنند، در صنایع بزرگ و توزیع برق شهری کاربرد دارند. کابل‌های فشار قوی و فوق فشار قوی برای انتقال انرژی الکتریکی در فواصل طولانی و برای ولتاژهای بالاتر از 36 کیلوولت مورد استفاده قرار می‌گیرند. این کابل‌ها بیشتر در خطوط انتقال برق بین شهرها و نیروگاه‌ها به کار می‌روند.

مشخصات فنی کابل‌ها و اهمیت آن‌ها در صنعت برق

نحوه خواندن مشخصات فنی کابل برق

برای خرید و استفاده از کابل‌های برق، آشنایی با نحوه خواندن مشخصات فنی آن‌ها امری ضروری است. معمولاً اطلاعات مربوط به کابل‌ها بر روی روکش آن‌ها با استفاده از کدهای اختصاری نوشته می‌شود. این کدها شامل اطلاعاتی از قبیل نوع هادی (مسی یا آلومینیومی)، جنس عایق (PVC یا XLPE)، تعداد رشته‌ها، سطح مقطع هادی‌ها و ولتاژ اسمی کابل است. به عنوان مثال، کدی مانند NYY-J نشان‌دهنده یک کابل با هادی مسی، عایق PVC و وجود یک رشته ارت (با رنگ زرد/سبز) است. آشنایی با این کدها به شما کمک می‌کند تا کابل مناسب با نیازهای خود را انتخاب کرده و از خرید اشتباه جلوگیری کنید.

تفاوت کابل‌های مسی و آلومینیومی

یکی از سوالات رایج هنگام انتخاب کابل، تفاوت بین کابل‌های مسی و آلومینیومی است. کابل‌های مسی به دلیل هدایت الکتریکی بالا و مقاومت پایین در برابر اکسیداسیون، گزینه مناسبی برای انتقال جریان‌های قوی و کاربردهای حساس هستند. این کابل‌ها به راحتی خم می‌شوند و عمر طولانی دارند. اما در مقابل، کابل‌های آلومینیومی به دلیل وزن سبک‌تر و هزینه کمتر، در پروژه‌هایی که نیاز به کاهش هزینه‌ها وجود دارد، استفاده می‌شوند. هرچند هدایت الکتریکی آلومینیوم کمتر از مس است، اما در کاربردهای عمومی که نیازی به جریان‌های بسیار بالا نیست، انتخاب خوبی محسوب می‌شود.

سخن پایانی

در نهایت، انتخاب صحیح کابل برق با توجه به مشخصات فنی آن، از جمله جنس هادی، نوع عایق و سطح ولتاژ، اهمیت بسیار زیادی در تضمین ایمنی و کارایی سیستم‌های برق‌رسانی دارد. کابل‌های مسی و آلومینیومی هر کدام مزایا و معایب خاص خود را دارند و بسته به شرایط پروژه، باید گزینه مناسبی انتخاب شود. همچنین، شناخت عایق‌ها و حفاظ‌های مختلف کابل کمک می‌کند تا در برابر شرایط محیطی و خطرات احتمالی از سیستم برق خود محافظت کنید. بنابراین، با دقت به نیازهای فنی پروژه، می‌توانید از عملکرد بهینه و ایمنی کابل‌های برق اطمینان حاصل کنید.
